如今，沒有工業機器人，制造是幾乎無法想象的，并且它們的使用范圍也在不斷擴大。但是由于自動化工廠中的永久性三維運動，使得為機器人提供動力的電纜承受了極大的壓力。對于電纜和連接組件制造商而言，這是一個特殊的挑戰。
國際機器人聯合會(IFR)預測，到2020年，全球?qū)⒂谐^(guò)170萬臺工業機器人在工廠工作。對于機器人制造商而言，這是一個巨大的全球市場。為了確保為機器人提供數據和能量而不會受到任何干擾，值得注意的是，電纜必須與不斷前進的機器人的3D運動“保持一致”。
機器人電纜在承受扭轉應力的情況下，必須以與直線運動電纜完全不同的方式來制造和制造。它們必須盡可能緊湊且編織緊密，并具有能夠在高壓下擠壓的外套。之所以重要，是因?yàn)檫@種特殊的“硬度”使電纜能夠遵循拖鏈的運動方式。
相比之下，機器人電纜需要力補償元件、松散的編織元件、不同的滑面，以及完全不同的屏蔽概念，以確保即使在經歷了數百萬次扭轉應力的運動后，它們也能繼續正確發揮作用。這是因?yàn)闄C(jī)器人技術中使用的電纜必須反復更改其移動方向。例如，編織結構的直徑實際上可以隨扭轉角而變化。
電纜專家igus將阻尼元件和吸收扭轉力的氈片插入芯線組，這些芯線被專門設計用于涉及扭轉應力連續變化的應用，目的是抵消作用在芯線上的力。屏蔽電纜類型的要求特別高。為了確保作用在屏蔽線上的力不會太大，運動塑料專家將滑動元件放在屏蔽層的上方和下方。這些元件確保屏蔽罩可以相對于整個編織物以及外套進行自由移動。

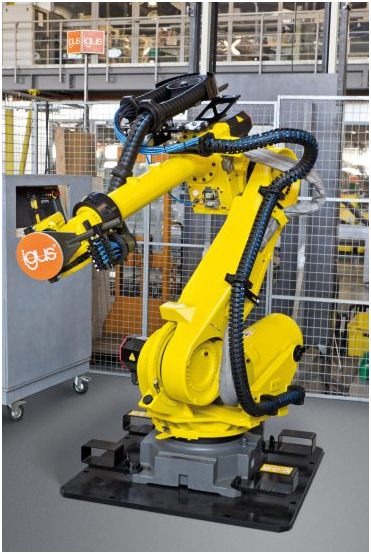

圖：基于在該領域超過50年的經驗積累的專業知識，護套材料已與triflex R機器人能量鏈的塑料實現了最佳匹配，從而將磨損降至最低。
屏蔽結構被設計用于力的重新分配，并在該力的重新分配方向上具有阻尼元件。這種“軟”的結構方式使整條電纜具有必要的移動自由度，減少了拉伸力和壓縮力，并防止了由于導體過早斷裂而導致機器停機。閱讀全文請點擊：http://image1.big-bit.com/2019/1106/20191106114914254.pdf
